虚心求教，引脚很多的元件如何焊下来？

popoball · 发表于 2023-5-17 11:37

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册成为会员，享受更多功能。

x

类似微动之类，有三个引脚，有些元器件引脚更多，想焊下来，如何操作，我现在问题是一个脚融化了，另外的纹丝不动，等另外的融化了，原来的那个脚有凝固了。吸锡器在位置很小的地方施展不开。

wens · 发表于 2023-5-17 11:38

吸锡带。。。。。

bbj666 · 发表于 2023-5-17 11:40

wens 发表于 2023-5-17 11:38
吸锡带。。。。。

是不是去万能的淘宝上去买？？

wens · 发表于 2023-5-17 11:49

bbj666 发表于 2023-5-17 11:40
是不是去万能的淘宝上去买？？

用的不多的话用多股线也可以

popoball · 发表于 2023-5-17 11:55

wens 发表于 2023-5-17 11:38
吸锡带。。。。。

你提醒我了，这个我买过，就是不知道放到哪里去了，回家后找一找

kailin · 发表于 2023-5-17 12:27

如果引脚不是很多，引脚间距离不是太远
调高电烙铁温度，用刀口烙铁头，大量堆63/37有铅焊锡，争取焊锡同时融化

mmm27000 · 发表于 2023-5-17 12:45

用饮料的吹管就行了。

dqp05 · 发表于 2023-5-17 12:48

感觉吸锡带不好用，因为无法吸干净，哪怕有一点点锡连接，就不能拆下芯片

TEMS · 发表于 2023-5-17 12:50

技术。。。。。。。。。。。。

tordang · 发表于 2023-5-17 13:16

热风枪也可以把

toyboy · 发表于 2023-5-17 13:23

引脚很多？这个要看元件结构～

1.如果是单边的：先补锡，让所有脚粘连、再焊熔去元件、清焊位、、

2.如果是双边引脚的，可以从脚下先穿一细丝（不去漆皮的漆包线），线一端先焊紧（其它焊位），起固定作用，然后从线的另一端焊起，每焊一脚拉线一下，作平行切割（元件引脚与焊位横切），另一侧同理。。

3.如果是四方IC，那只能先给IC面正中粘一拉杆或吸盘吸住，然后用热风焊快速吹一周、提起IC、、（注意：风温要足，小心把焊盘拉伤！）

ftmssun · 发表于 2023-5-17 14:04

堆锡大法或者套针头

whseen · 发表于 2023-5-17 14:04

tordang 发表于 2023-5-17 13:16
热风枪也可以把

2千瓦工业热风，容易把旁边贴片电阻吹飞。得用柔风款热风焊台。

xyk123 · 发表于 2023-5-17 14:08

引脚能剪断不？

dxw1234 · 发表于 2023-5-17 16:39

热风枪一起吹，没有热风枪我用打火机。

捱多年 · 发表于 2023-5-17 19:57

多脚是多少脚？小米充电宝那个4方芯片用几十的工业热风枪就换上了。主板pci插座之类的直接上煤气炉

ftam · 发表于 2023-5-17 19:58

有时我用牙刷刷

goldsun · 发表于 2023-5-17 20:02

几个解决办法：

1、热风枪，周围用高温胶带覆盖；

2、引脚间距比较大的话用吸锡器，手动的便宜，电动的好用；

3、引脚不多的话，像你说的微动，可以上多把烙铁，这是应急的方法。

4、像上面说的用吸锡带，这个要一点技巧。

5、引脚比较近而且不多的话，也可以加一大坨锡把引脚连在一起化锡，这个对PCB有伤害，后期还要清理，通孔。

6、用粗针头套引脚，这个我很多年前曾经试过，没成功

toyboy · 发表于 2023-5-17 20:37

goldsun 发表于 2023-5-17 20:02
几个解决办法：

1、热风枪，周围用高温胶带覆盖；

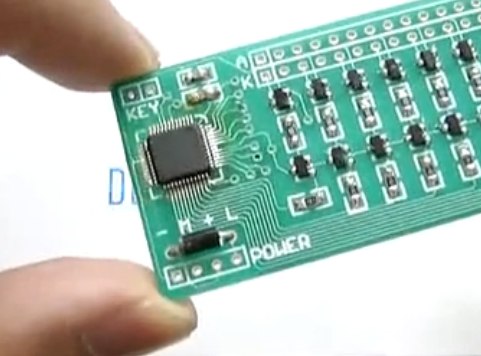

拆这个试试～

登录/注册后可看大图

goldsun · 发表于 2023-5-17 20:51

toyboy 发表于 2023-5-17 20:37
拆这个试试～

热风枪，有难度吗？

不知道你觉得的难度在哪里？
