100mw绿激光大电流驱动电路

该用户从未签到

发表于 2008-4-27 15:29 | 显示全部楼层 |阅读模式

您需要登录才可以下载或查看，没有账号？注册成为会员，享受更多功能。

x

用的是lymex的恒流电路..稳压管用1.2V到3.3V的都可以.三极管用NPN的2SC3834.电流可以带到3A.不过很烫.用1A的电流3秒就很烫了.主要是效率问题.三极管可以用2SD1815/1816

[ 本帖最后由 longlog 于 2008-4-30 21:57 编辑 ]

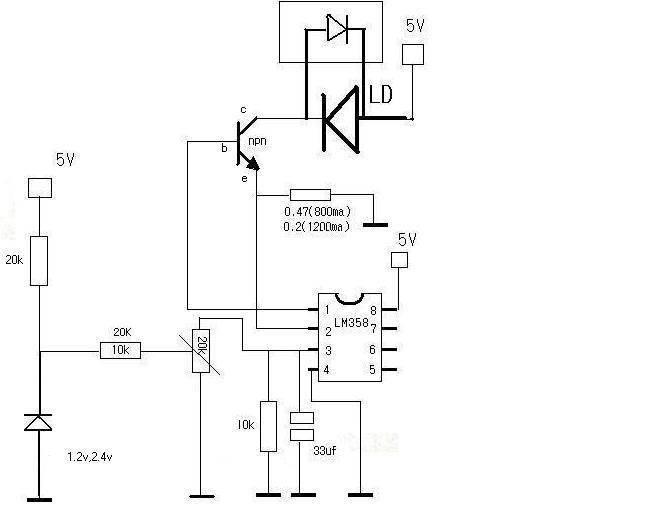

电路图

NPN

NPN

驱动板

laser

试验中
