Q5+AX2002电流怎么才500多ma，已重测是1A

慕炎 · 发表于 2009-6-7 19:44

您需要登录才可以下载或查看，没有账号？注册成为会员，享受更多功能。

x

本帖最后由慕炎于 2009-6-9 10:22 编辑

还没MZZLG-3 Q2亮

映呈 · 发表于 2009-6-7 19:45

单锂电吧？要双的吧!

慕炎 · 发表于 2009-6-7 19:48

双锂串联的

慕炎 · 发表于 2009-6-7 20:31

很少人用这个电路么，中州那里买的，小小的货
双锂的电路实用点的推荐一下吧

firefoxli · 发表于 2009-6-7 20:33

提示: 作者被禁止或删除内容自动屏蔽

xiewg · 发表于 2009-6-7 20:35

你确定LED端只有500mA? 看看反馈电阻有没有虚焊？

ak47fans · 发表于 2009-6-7 20:37

LZ是用雙鐵鋰吧，雙鋰以上才可達設計的電流.

慕炎 · 发表于 2009-6-7 20:50

不是铁锂，是锂电，我是从尾部测的，一开始还不太相信，后来拿M3对比一看，亮度比不过，不过M3的电流不记得了

Q5是装在WF500里的

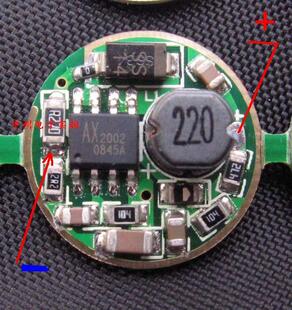

反馈电阻是哪个

登录/注册后可看大图

慕炎 · 发表于 2009-6-7 20:53

上图是借中州的，不过不太会虚汗吧，会不会是电路仓的负极接触不够？就是上图外面一圈

ryuchen · 发表于 2009-6-7 20:59

双锂电输入，假设你买的电路设定输出是1A的话，输入500ma很正常

慕炎 · 发表于 2009-6-7 21:03

明天再量量看LED端，但是没M3亮，感觉不太对吧

qsp_1121 · 发表于 2009-6-7 21:05

提示: 作者被禁止或删除内容自动屏蔽

慕炎 · 发表于 2009-6-7 21:06

双锂电输入，假设你买的电路设定输出是1A的话，输入500ma很正常
ryuchen 发表于 2009-6-7 20:59

登录/注册后可看大图

你的意思输出和输入的电流不同？

不过我一般测都是从桶尾测，都没那么低，而且桶尾不是单颗的电流吧

慕炎 · 发表于 2009-6-7 21:17

双锂的话，500MA是很正常的，如果是1A，你的LED离死就不远了
qsp_1121 发表于 2009-6-7 21:05

登录/注册后可看大图

不解，解释一下吧

xiewg · 发表于 2009-6-7 21:18

你的意思输出和输入的电流不同？

不过我一般测都是从桶尾测，都没那么低，而且桶尾不是单颗的电流吧
慕炎发表于 2009-6-7 21:06

登录/注册后可看大图

还是先学习一下电路基础再来考虑测量电流的问题吧。。。。

慕炎 · 发表于 2009-6-7 21:48

还是先学习一下电路基础再来考虑测量电流的问题吧。。。。
xiewg 发表于 2009-6-7 21:18

登录/注册后可看大图

哦，知道了，应该是串联led量，一直走的直驱的思路，没转过来

明天再量，不过就算数据对，没M3亮觉得不解，Q5应该比Q2亮吧

xiewg · 发表于 2009-6-7 21:55

哦，知道了，应该是串联led量，一直走的直驱的思路，没转过来

明天再量，不过就算数据对，没M3亮觉得不解，Q5应该比Q2亮吧
慕炎发表于 2009-6-7 21:48

登录/注册后可看大图

你如果说的是中心光斑的亮度，这个不单单和电流相关，而且和光杯尺寸有关

wwyzzj · 发表于 2009-6-7 22:09

不会吧，我也用这个电路，LED是MCE，暂时还没改反馈电阻，输出电流是1A的，比Q5亮的太多了。

慕炎 · 发表于 2009-6-7 22:19

恩，也只能这么想了，毕竟是不同的光杯，而且都是目测，又没数据

不过手头的,REX2.1 ，非主流的大头AA，老周的M3（小小的金属杯），WF500+Q5，目测对比下来M3最亮
虽然都不是一个级别，都有不同

jianql12345 · 发表于 2009-6-7 22:19
