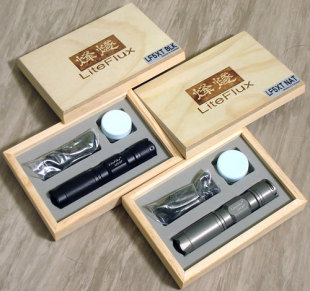

台湾LiteFlux 烽燧LF5XT AA电筒
簡介 :
LF5X 為戰術型LED 手電筒 , 內建 MCU 微處理器透過單一按
鍵的操作介面 , 達到多種功能的輸出 ; LF5XT 共提供最多 5 種模
式 ( 最少 1 種模式 , 可以自行編輯 ) , 任何的一個模式都有 4 種
不同的輸出格式選項 ( 亮度 , 閃頻 , 警示閃頻以及 SOS ) , 透過設
定模式使用者可自由編輯符合個人需求的格式 , 另外尚有功能選項
提供多項輔助功能 ( 包括電池電壓回報 , 隨按即亮開關 , 充電電池
過放電保護開關 , 輸出模式數量選擇以及出廠設定值回復 ) .
定義 :
(1) 快按 ( Click , 簡寫為 C ) : 快速按下開關並放開 , 按下的時間
不超過 0.4 秒 , 約相當於電腦滑鼠的操作 .
(2) 長按 ( Press & Hold , 簡寫為 PH ) : 長按住開關超過 1 秒則
判斷為長按 .
(3) 連接間隔時間 : 在多個快按中間放開按鍵的時間需少於 0.4
秒 , 以此當做連接的間隔 , 當時間超過 0.4 秒則視為指令完
成 .
例如 : 3xC – 快按 , 間隔少於 0.4 秒 , 快按 , 間隔少於 0.4 秒 ,
快按 , 放開按鍵超過 0.4 秒 , 指令完成 .
LiteFlux Co., Ltd.
3
操作模式 :
一. 關電操作模式 :
1. 隨按即亮功能關閉 :
(1) 1xC : 開機 , 進入開電操作模式並載入前次關電前的操作模
式 .
(2) PH : 輸出 100% 的亮度 , 放開按鍵就立即關閉 .
(3) 1xC + PH : 輸出 100% 亮度的亂數閃頻 ( Random Strobe ) ,
放開按鍵立即關閉 .
2. 隨按即亮功能打開 :
(1) 只要按下按鍵就立即輸出儲存的模式 , 例如 : 前次關電時是
在 15% 亮度的模式關電的 ( LF5XT 會自動記憶當前操作的
模式位置 ) , 那麼只要按下按鍵就輸出 15% 亮度 , 放開立即
關掉 , 可用來打信號用 .
(2) 1xC : 開機 , 進入開電操作模式並載入前次關電前的操作模
式 .
二. 開電操作模式 ( 主操作模式 ) :
LF5XT 規化了 5 個操作模式 , 並且可以讓使用者去選定要開啟
幾個操作模式 , 想要 3 個模式就開啟 3 個 , 想要 2 個模式就開啟
兩個 , 隨使用者習慣去設定 , 為方便說明把它們稱為 : Mode 1 ,
LiteFlux Co., Ltd.
4
Mode 2 ... Mode 5 , 開啟的模式數量是由 Mode 1 開始算起 , 意即如
果是開啟 3 個模式的話 , 那麼就是 Mode 1 , Mode 2 , Mode 3 被選
用 .
每個模式都可以讓使用者自行去選擇想要的輸出 , LF5XT 共提供
4 種不同的輸出型式供使用者選擇 : 亮度輸出 , 閃頻輸出 , 警示閃
頻 及 SOS , 當然每一種的輸出型式都可以自由調整它的亮度 , 另外
閃頻輸出 有 8 種不同頻率可以選擇 ( 外加一個隨機閃頻 ) , 警示
閃頻有 16 種 ( 8 種是 單閃 Single Flash , 8 種是 雙閃 Double
Flash ) .
設定的部份在後面說明 , 這裡先就操作的指令作說明 :
(1) 1xC : 關電 , 關電前會自動儲存目前的模式 , 以便下次開電直
接進入此模式 .
(2) 2xC : 跳下一個模式 , Mode 1 -> Mode 2 -> Mode 3 ... Mode 5 ->
Mode 1 依此循環 , 如果只開啟 3 個模式的話那麼就是 :
Mode 1 -> Mode 2 -> Mode 3 -> Mode 1 如此循環 .
(3) 5xC : 電池電壓回報 , 先閃爍整數位 , 停 1 秒 , 再閃爍小數
位 , 如為 0 時則快閃 2 下 .
(4) PH : 不管是在哪一個模式 , 直接輸出 100% 亮度 , 放開按鍵
立即回到原來的模式 .
LiteFlux Co., Ltd.
5
(5) 1xC + PH : 不管在哪個模式 , 直接輸出 100% 亮度的亂數閃
頻 , 放開按鍵立即回到原來的模式 .
(6) 3xC + PH : 進入當前模式的設定 , 例如在 Mode 3 時 , 按下
此指令 , 就進入 Mode 3 的設定模式 , 進入時會閃 2 下提示
已經進入了設定模式 .
(7) 4xC + PH : 進入功能設定 ( Function Setting ) , 就是一些由軟
體控制的開關 ( 共有電池電壓回報 , 隨按即亮開關 , 充電電
池過放電保護開關 , 輸出模式數量選擇以及出廠設定值回復 4
種功能 ) .
三. 功能設定 ( Function Setting ) :
進入後固定為第一個功能設定 , 並且輸出 閃 1 下 停 2 秒 的周
期性信號 .
(1) 信號 :
閃 1 下停 2 秒 : 隨按即亮開關設定 (Momentary ) .
閃 2 下停 2 秒 : 充電電池過放電保護開關設定 ( Battery Over-
Discharge Protection ) .
閃 3 下停 2 秒 : 操作模式數量設定 ( Operation Mode
Number ) .
閃 4 下停 2 秒 : 回復出廠值設定 ( Reset ) .
LiteFlux Co., Ltd.
6
閃 5 下停 2 秒 : 記憶功能開關設定 .
(2) 1xC : 跳下一個功能設定 .
(3) 2xC : 跳前一個功能設定 .
(4) 3xC : 強制跳到主操作模式 .
(5) 3xC + PH : 進入當前的功能開關設定 .
四. 功能設定分項說明 :
(1) 隨按即亮開關設定 : 在閃 1 下停 2 秒的信號提示下 , 按下
3xC + PH 的指令進入隨按即亮開關設定 .
(a) 1xC : 改變設定值 , ON -> OFF 或是 OFF -> ON , ON 以 2
Hz 信號表示 , OFF 以 1Hz 表示 .
(b) 3xC : 強制跳回主操作模式 , 不作任何改變 .
(c) 3xC + PH : 儲存目前的設定值並跳出隨按即亮開關設定 .
(2) 充電電池過放電保護開關設定 : 在閃 2 下停 2 秒的提示信號
下 , 按下 3xC + PH 的指令就進入充電電池過放電保護開關設
定 . 過放電保護電壓為 :
14500 鋰電池 : 3.0V 低壓閃頻警示 , 每隔約 25 秒閃 3 下 ,
2.8V 過放電保護電壓 , 以 2Hz 頻率閃爍 , 然後關閉電源 .
鎳氫可充電電池 : 1.0V 低壓閃頻警示 , 每隔約 25 秒閃 3
LiteFlux Co., Ltd.
7
下 , 0.8V 過放電保護電壓 , 以 2Hz 頻率閃爍 , 然後關閉電
源 .
低壓閃頻及過放保護電壓閃頻是以亮度差做閃爍 , 與主操作
模式之閃頻方式不同 .
(a) 1xC : 改變設定值 , ON -> OFF 或是 OFF -> ON , ON 以 2 Hz
信號表示 , OFF 以 1Hz 表示 .
(b) 3xC : 強制跳回主操作模式 , 不作任何改變 .
(c) 3xC + PH : 儲存目前的設定值並跳出充電電池過放電保護開關
設定 .
(3) 操作模式數量設定 : 在閃 3 下停 2 秒的提示信號下 , 按下
3xC + PH 指令就進入此設定 .
(a) 進入時會提示目前的操作模式數量 , 1 : 閃 1 下停 1 秒 .... 5 :
閃 5 下停 1 秒的提示信號 .
(b) 1xC : 操作數量加 1 , 例如 3 -> 4 ; 2 -> 3 , 最多到 5 .
(c) 2xC : 操作數量減 1 , 例如 5 -> 4 ; 2 -> 1 , 最少為 1 .
(d) 3xC : 強制跳回主操作模式 , 不作任何改變 .
(e) 3xC + PH : 儲存目前的設定值並跳出操作模式數量設定 .
(4) Reset 設定 : 在閃 4 下停 2 秒的提示信號下 , 按下 3xC + PH
就會直接回復到出廠設定值 , 其步驟如下 :
LiteFlux Co., Ltd.
8
(a) 將 EEPROM 的資料回復成出廠值 .
(b) 直接跳回主操作模式 .
(c) 將模式切到 Mode 1 .
(5) 記憶功能開關設定 : 在閃 5 下停 2 秒的信號提示下 , 按下
3xC + PH 的指令進入記憶功能開關設定 .
(a) 1xC : 改變設定值 , ON -> OFF 或是 OFF -> ON , ON 以 2
Hz 信號表示 , OFF 以 1Hz 表示 .
(b) 3xC : 強制跳回主操作模式 , 不作任何改變 .
(c) 3xC + PH : 儲存目前的設定值並跳出隨按即亮開關設定 .
五. 設定模式 :
(1) 1xC : 亮度加 50% 或是跳下一個頻率選項 ( 以 4xC 切換成頻
率調整時 ) .
(2) 2xC : 亮度變成原來的 66% ( 即 2/3 ) 或是跳前一個頻率選項
( 以 4xC 切換成頻率調整時 ) .
(3) 3xC : 強制跳回主操作模式 , 不作任何改變 .
(4) 4xC : 切換亮度調整或是頻率調整 ( 只有閃頻跟警示閃頻能切
到頻率調整 , 亮度輸出跟 SOS 只有亮度調整 ) .
(5) 5xC : 回報目前的設定亮度 %數 , 只顯示整數位 , 第一串閃爍
為 十位數 , 停 1 秒 , 輸出第二串閃爍 個位數 ( 特例 :100%
LiteFlux Co., Ltd.
9
閃 1 下 , 停 1 秒 , 快閃 2 下 , 停 1 秒 , 快閃 2 下 ) .
(6) PH : 切換到下一個輸出型式 , 亮度輸出 -> 閃頻 -> 警示閃頻
-> SOS -> 亮度輸出 , 例如目前是亮度輸出 , 按下 PH 指令後
變成 閃頻輸出 .
(7) 1xC + PH : 線性亮度調整 , 以慢速增加輸出的亮度 , 做亮度微
調用 .
(8) 2xC + PH : 線性亮度調整 , 以慢速減少輸出的亮度 , 做亮度微
調用 .
(9) 3xC + PH : 儲存設定值並跳回主操作模式 .
出廠設定值 :
操作模式數量 : 5 .
隨按即亮功能開關 : 關閉 .
充電電池過放電保護開關 : 關閉 .
Mode 1 : 50% 亮度輸出 .
Mode 2 : 15% 亮度輸出 .
Mode 3 : 2% 亮度輸出 .
Mode 4 : 50% 亮度 , 雙閃警示閃頻 .
Mode 5 : 15% 亮度 SOS . |
|
